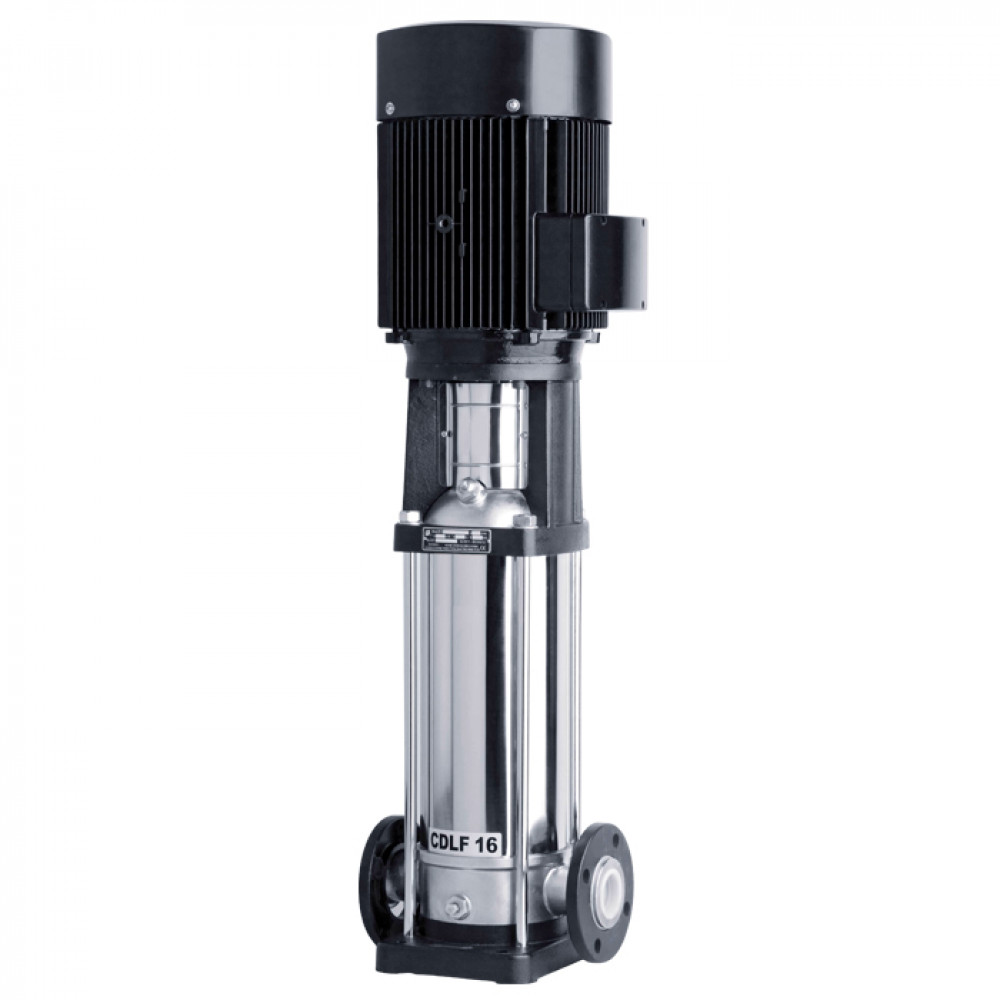

Вертикальный многоступенчатый центробежный насос VARNA CDLF8-12FSWSR

Описание CDLF8-12FSWSR
вертикальные многоступенчатые центробежные электронасосы
Электронасосы серии CDL/CDLF - вертикальные, многоступенчатые, центробежные, с нормальным всасыванием, оснащенные стандартными электродвигателями. Выходной вал двигателя соединяется с валом электронасоса через муфту. Электронасос сотоит из рабочих ступеней (колесо рабочее, диффузор), установленных в цилиндрический корпус и соединенных при помощи стяжных болтов совместно с основанием или плитой и головной частью. В основании имеются входной и выходной патрубки, расположенные на одной оси. Электронасосы могут поставляться с шкафом управления, обеспечивающим защиту от "сухого хода", перекоса фаз, перегрузки и короткого замыкания.

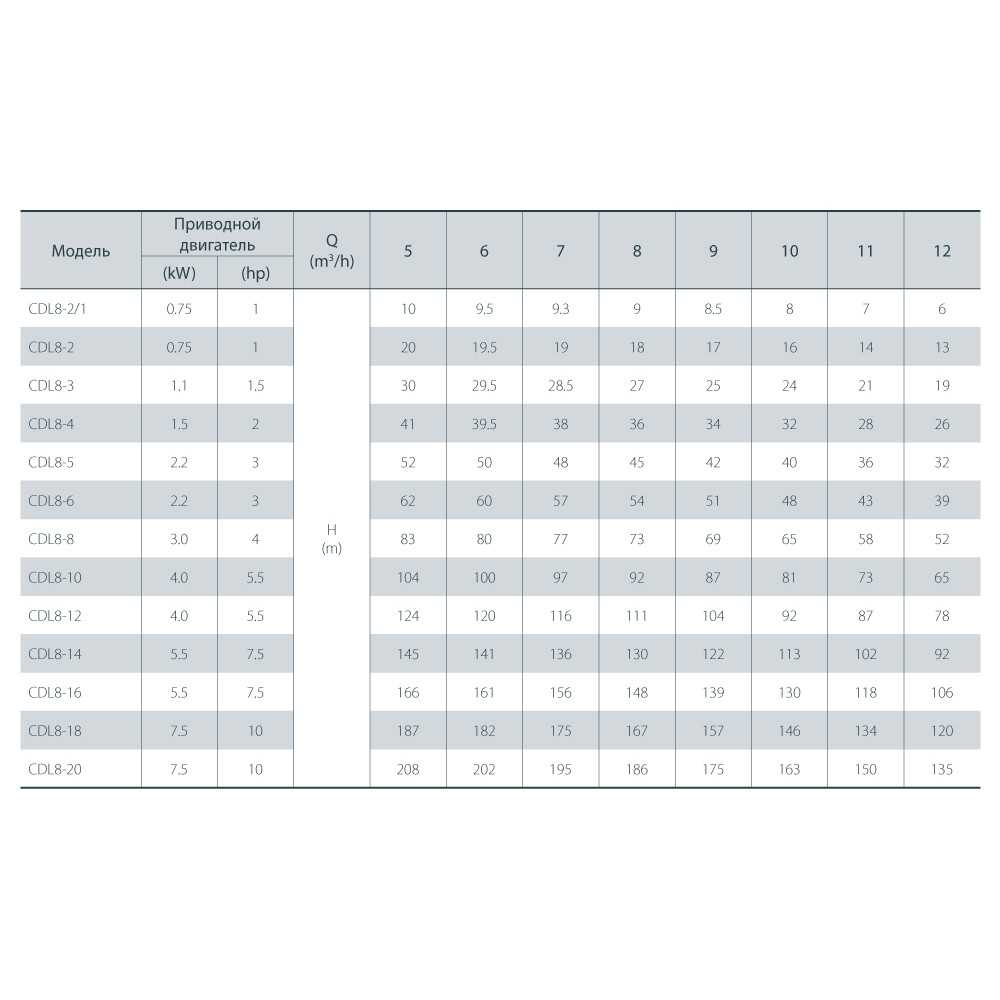

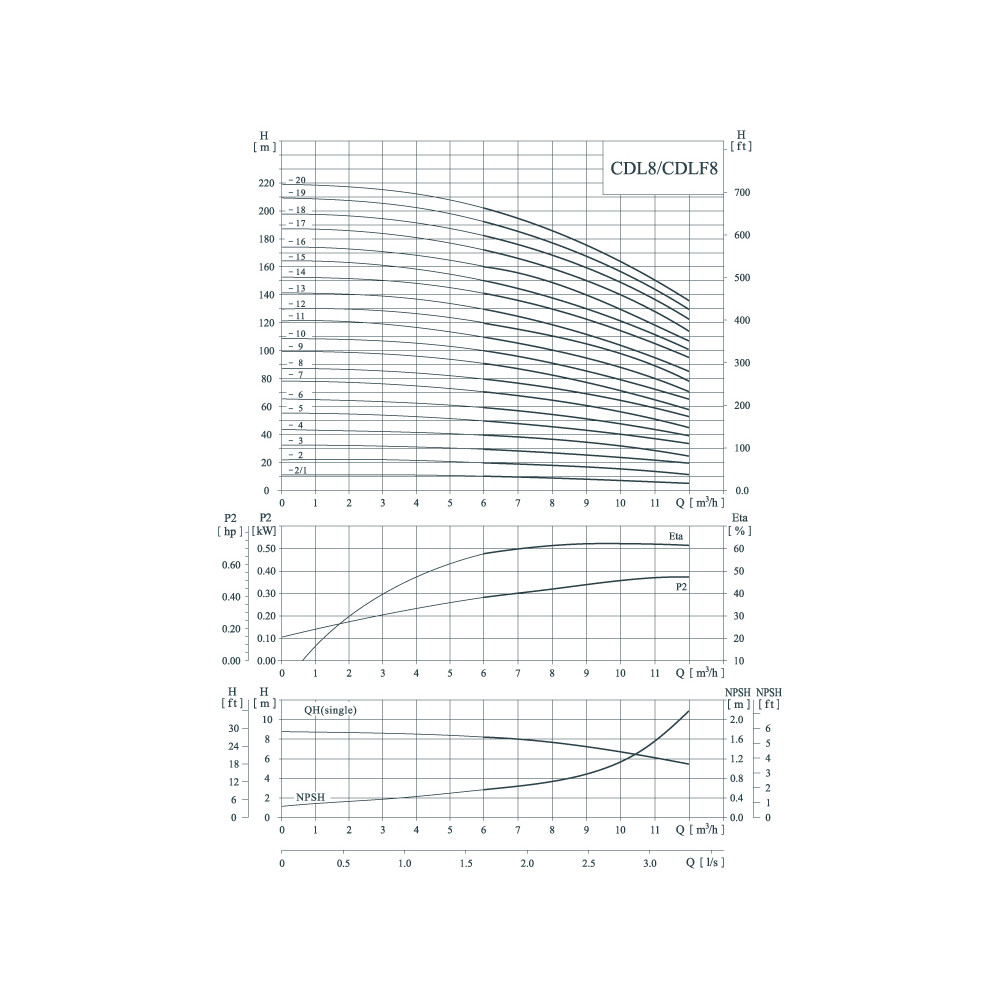

Технические характеристики:

•  Максимальный напор до 124 м
•  Максимальная объемная подача до 12 м³/ч
•  Потребляемая мощность 4 кВт

CDL/CDLF 1, 2, 3, 4, 8, 12, 16 и 20
CDL – Вертикальный многоступенчатый центробежный электронасос
F – Компоненты проточного канала из нержавеющей стали AISI304 или AISI316L
8 – Номинальная подача м/ч
2 – Количество ступеней
1 – Количество уменьшительных рабочих колес

CDL/CDLF 32, 42, 65, 85, 120 и 150
CDL – Вертикальный многоступенчатый центробежный электронасос
F – Компоненты проточного канала из нержавеющей стали AISI304 или AISI316L
32 – Номинальная подача м/ч
30 – Количество ступеней х10
2 – Количество уменьшительных рабочих колес
F – (L) – тип соединения; трубная резьба (F) – тип соединения; фланцевый
S – (D) – однофазный (S) - трехфазный
S – (S) – патрубки из нержавеющей стали 304 (L) - патрубки из нержавеющей стали 316
R – (R) – температура воды от -15С до +120С (C) - температура воды от -15С до +70С

CDL/CDLF 200
CDL – Вертикальный многоступенчатый центробежный электронасос
F – Компоненты проточного канала из нержавеющей стали AISI304 или AISI316L
200 – Номинальная подача м/ч
30 – Количество ступеней х10
2A – Два уменьшительных рабочих колеса, тип А
B – Одно уменьшительное колесо, тип В

Область применения:

Электронасосы серии CDL/CDLF - изделия многофункционального назначения. Насосы используются для перекачивания различных жидкостей, включая воду или технологическую жидкость в широком диапазоне значений температуры, подачи и напора. Модель CDL применяется для подачи неагрессивной жидкости, модель CDLF может использоваться для перекачки слабых растворов кислот и щелочей, растворов масел, спиртов и т.д.

Стандартное применение главным образом включает следующие использования:

•  подача воды: фильтрация и перекачка воды в системах водоснабжения, повышения давления в магистральном трубопроводе, повышение давления системах водоснабжения высотных зданий
•  промышленное повышение давления:системы водоснабжения для технологических целей, моечные установки высокого давления, противопожарные установки
•  подача промышленной жидкости: системы охлаждения и системы кондиционирования воздуха, системы питания котлов и удаления конденсата, системы охлаждения инструмента металлорежущих станков (подача смазочно-охлаждающей жидкости), нефтеперегонные установки
•  очистка воды: системы фильтрации, установки обратного осмоса, сепараторы
•  орошение: полив сельскохозяйственных земель, капельное орошение, дождевальные установки

Условия эксплуатаци:

•  температура перекачиваемой жидкости: нормальная температура: от -150С до +70оС, горячая вода: до + 1200С
•  температура окружающей среды: не более +400С
•  максимальная высота над уровнем моря: до 1000м

Двигатель:

•  стандартный асинхронный двигатель
•  степень защиты: IP55
•  класс изоляции: F
•  стандартное напряжение: 50Гц:

- однофазное исполнение 220-230 В

- трехфазное исполнение 200- 220/ 346- 380 B, 220-240/ 380- 415 B, 380- 415 B
